Крепление мауэрлата к пено и газоблоку



Мауэрлат представляет собой элемент кровельной системе. Он несет на себе функцию равномерного распределения нагрузки, передаваемую от стропил к верхней плоскости стен. Для правильного соблюдения такого условия этот строительный элемент должен укладывается по всему периметру непрерывно или отдельными отрезками. Рассмотрим особенности укладки, необходимые материалы и основные приемы, с помощью которых крепление основания крыши.

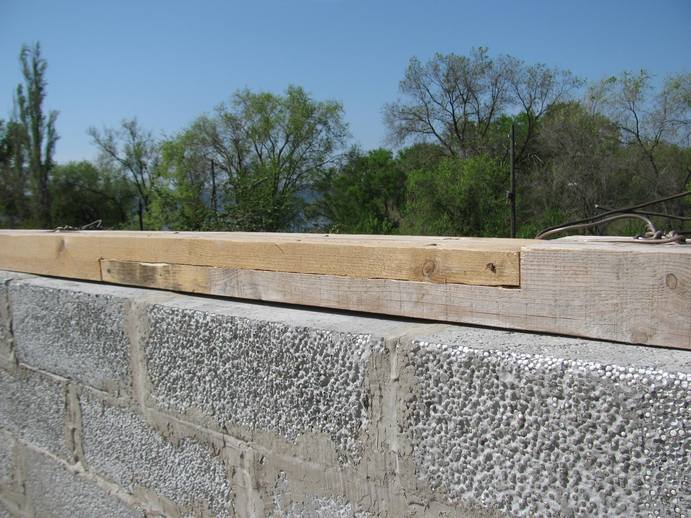

что такое мауэрлат фото

что такое мауэрлат фото

Материалы для мауэрлата

  1. Для работ по обустройству можно использовать как брус, так и бревно. В зависимости от конструкции используются размеры пиломатериалов 80х180, 150х150, 150х100мм. Также возможно применение досок, соединенных между собой гвоздями. Что касается пиломатериалов, то их влажность не должна превышать 22%. Если имеет место кора на поверхности материала, ее необходимо снять, чтобы предотвратить разведение вредителей насекомых. Также обязательна пропитка материала биологическими препаратами, которые защитят дерево от огня.
  2. Изоляционный материал.
материал для мауэрлата

материал для мауэрлата

Необходимый инвентарь:

  • молоток;
  • разводной ключ;
  • уровень;
  • крепежные изделия (болты, гвозди);
  • дрель.

Также необходим дополнительный набор материалов, который определяется выбранным методом работ.

Способы крепления мауэрлата

способы крепления мауэрлата

способы крепления мауэрлата

Для установки мауэрлата существует несколько техник, они зависят от используемых крепежных элементов. Основные из них:

  • закладные шпильки или арматура;
  • нагели стальные или металлические;
  • проволока;
  • кованые скобы;
  • анкерные болты;
  • уголки из металла;

Выбирается способ крепления в соответствии с материалом, из которого возведены стены здания. Некоторые варианты имеют схожую технологию монтажа и могут отличаться некоторыми моментами.

Выбор способа крепления

выбираем способ крепления мауэрлата

выбираем способ крепления мауэрлата

Установка мауэрлата может вестись как по всему периметру, так и на отдельных его участках. Если здание выполнено из облегченных строительных материалов, брус должен укладываться непрерывно по все длине здания. Мауэрлат на кирпичной стене, выполненной массивной кладкой, укладывается заподлицо с внутренней поверхностью. С наружной стороны его должен ограждать выступ. В этом случае можно использовать отрезки бруса или бревна, длина которых должна быть не меньше 0,5 метра. Укладываются они под каждое стропило. Если конструкцией не предусмотрен выступ, тогда от края необходимо отступить на расстояние не менее 5 см.

Если дом возведен из деревянного бруса, в качестве мауэрлата можно использовать верхний венец либо установить его отдельным ярусом. Крепление осуществляется по той же технологии, по которой возводилась конструкция. Если дом имеет каркас из дерева, тогда для этих работ может использоваться верхняя обвязка.

При строительстве небольших домов, которые имеет жесткую конструкцию, установку можно производить при помощи деревянных пробок. Они монтируются непосредственно в кладку и представляют собой брусок из дерева размером в кирпич. Далее, ведется укладка мауэрлата на кирпичную стену и производится закрепление напрямую при помощи скоб.



Крепление с помощью проволоки

крепление мауэрлата проволокой

крепление мауэрлата проволокой

Этот вариант является самым простым, но его применение оправдывает себя лишь в тех случаях, когда невозможно использование других методов. Для укладывания подойдет стальная проволока диаметром 4-6 мм. Последовательность выполнения работ следующая:

  • Производится распределение проволоки, это необходимо выполнить за 4-5 рядов, до окончания работ по укладке. Она располагается центральной частью с шагом 60-70 см, при этом выступающие концы должны быть длиной 25-30 см.
  • После того как конструкция приобретет необходимую прочность, производится укладка бруса.
  • Выполняется крепление скручиванием проволоки с плотным прижатием к стене. Количество обвязок должно быть не меньше числа укладываемых впоследствии стропил.

Крепление анкерными болтами

крепление мауэрлата анкерными болтами

крепление мауэрлата анкерными болтами

Этот способ является более сложным. Монтаж может производиться только анкерными болтами либо с дополнением армированного пояса по периметру здания. Если выполняется крепеж для кирпичной стены достаточно использовать только анкерные болты. Кирпич имеет достаточную жесткость для таких работ, но если речь пойдет о более мягких строительных материалах, тогда необходимо монтировать специальный пояс. Конструкция, полученная в результате армирования, будет обладать достаточными прочностными свойствами. Это наиболее актуально в том случае, когда производится крепление мауэрлата к газобетону или пеноблокам. При использовании таких строительных материалов обвязка армпоясом придает жесткости и выравнивает стены по горизонтали. Лучшим вариантом в этом случае будет использование U- образных блоков, которые при установке на узлы стен из пеноблоков по всему периметру образуют желоб.

Последовательность работ следующая:

  1. Производится сборка армированного каркаса. Для этого можно использовать арматуру диаметром 12 мм, которая будет перевязываться 6 миллиметровыми стержнями.
  2. В каркасе закрепляются анкера, соединенные вязальной проволокой. При этом они должны быть максимально расположены на одной линии.
  3. Заложенный в желоб арматурный каркас заливается бетоном.

ВАЖНО! Анкеры должны выставляться и фиксироваться в строго вертикальном положении и их количество должно соответствовать или превышать количество стропил.

  1. В брусе необходимо просверлить отверстия, которые будут совмещены с анкерами.
  2. Производится сборка и закрепление бревна его при помощи гаек и шайб.



            Крепление мауэрлата к кирпичной стене можно производить с помощью бетонных подушек, которые представляют собой монолитную конструкцию. Она выполняется в виде ямы, армированной тонкой арматурой и залитой бетоном. Расстояние между такими подушками в основании должно быть не более двух метров.

Крепление с помощью шпилек

крепление шпильками

крепление шпильками

Такой способ можно применять для небольших домов с легкими крышами. Используемый крепеж для кирпича, это шпильки Г-образной формы, лучше применять размер 12-14 мм, при этом конец с резьбой должен быть не менее 50 мм. Для работы вам понадобятся гайки с необходимой резьбой и металлические шайбы. Можно также использовать шпильки, которые представляют собой конструкцию, ровного стержня, приваренного к квадрату. Длина крепежа должна быть рассчитана так, чтобы выступающего конца хватало на укладку бруса и закрепления его контргайкой.

Принцип технологии фиксации заключается в том, что за 4-5 рядов до окончания работ, шпильки внедряются в кладку. После застывания устанавливается бревно или брус, которые при помощи гаек притягивается к стене.

Особенности монтажа

схема крепления мауэрлата

схема монтажа мауэрлата

После того как произведен расчет количества крепежей, определены места их расположения и выбран способ установки, можно приступать непосредственно к монтажу. В процессе него необходимо уделить особое внимание некоторым моментам:

  1. Желательно использовать брус максимальной длины, тем самым уменьшая количество стыков. Соединяются отдельные элементы косыми срезами, с закреплением болтами или саморезами. Углы усиливаются пластинами из стали или скобами.
  2. Важно обеспечить хорошую гидроизоляцию. Для этих работ подойдет обычный рубероид или полиэтилен, выложенный в два слоя. Можно также воспользоваться современными гидроизоляционными материалами, при этом значительно возрастет стоимость материалов. Изоляцию от влаги необходимо выполнить для того, чтобы предотвратить активное гниение в местах соприкосновения бетона и дерева.
  3. Если используются способы крепления анкерными болтами или шпильками, необходимо позаботиться об отверстиях, которые выполняются в пиломатериалах. Вся проблема заключается в том, что невозможно идеально установить крепежные изделия в вертикальном положении. Это вызывает трудности в процессе монтажа. Для перенесения размеров на мауэрлат можно использовать ровную доску в качестве шаблона, на которой размечаются верхушки анкеров.

Крепление стропил

схема крепления стропил

схема крепления стропил

После завершения работ по установке мауэрлата можно приступать к монтажу стропил, которые будут к нему крепиться. Существует два общеизвестных варианта:

  1. Пропил в несущем брусе. Его глубина составляет третью часть от общей ширины. В него вставляется стропило и производится фиксация с помощью уголков и гвоздей. Два из которых забиваются в перекрестных направлениях по бокам и один сверху.
  2. Использование дополнительного бруска. Опорный элемент должен быть длиной примерно 1 метр. Скошенная часть дополнительного бруска упирается в основание и на него укладывается стропило. Фиксация всей конструкции осуществляется так же, как и в предыдущем варианте.

Так как мауэрлат является основанием крыши к его обустройству необходимо подойти со всей серьезностью. Он осуществляет крепление стропил к кирпичной стене и служит связывающим звеном с конструкцией кровли. От правильности его установки зависит долговечность всей конструкции крыши.
