Кирпичная дровяная печь


Для того чтобы соорудить кирпичную печь необязательно обращаться за помощью к специалистам, можно выбрать несложную конструкцию печной кладки и проделать работу самостоятельно. И цель этой статьи вам в этом помочь.


Существует множество печей, различающихся по конструкции, размеру и предназначению.

Примеры дровяных кирпичных печей

Примеры дровяных кирпичных печей



А для того чтобы правильно подобрать необходимый вариант, нужно учесть следующие требования:

  •  размер печи зависит от объема отапливаемого помещения;
  •  для монтажа отопительной системы необходимо достаточно места;
  •  печь располагают так, чтобы она создавала тепловую завесу для поступающего в помещение холодного воздуха (ближе к входу, чаще всего у капитальной стены);
  •  важно обеспечить легкий доступ к печи со всех сторон, это необходимо для своевременной очистки дымохода и контроля за работой отопительной системы в целом.

Виды дровяных печей

Уличная кирпичная двухкомфорочная дровяная печь

Уличная кирпичная двухкомфорочная дровяная печь

По модели конструкции дровяные кирпичные печи для отопления дома подразделяются на русскую, голландку и печь-шведку. Эти три модели самые востребованные из всех имеющихся. А по непосредственному предназначению выделяют печи с варочной панелью, отопительные и отопительно-варочные. Уличная кирпичная двухкомфорочная дровяная печьчаще всего используется в личных подсобных хозяйствах для приготовления кормов, нагрева воды, и лишь в некоторых случаях — для приготовления пищи.

Печь изготовленная для отопления частного дома, значительно отличается от печи для дачи, в котором проживание осуществляется лишь в дачный сезон, а отопление требуется лишь ранней весной и поздней осенью. В связи с возросшей популярностью иметь в собственности приусадебный участок, представляем вашему вниманию фото различных вариантов кирпичных дровяных печей для дачи.

Несмотря на сложность конструкции кирпичной дровяной печи, ее можно без особых усилий соорудить самостоятельно. Для этого необходимы определенные строительные материалы, чугунные детали и инструмент.

Строительные материалы:

стройматериалы для кладки печи

стройматериалы для кладки печи

  1. Печной кирпич (шамотный), марка Ш8, выдерживает высокую температуру (до + 1600 С), обычно его используют для сооружения топки, он хорошо удерживает тепло и долговечен при сравнении с другими видами кирпичей.
  2. Красный огнеупорный кирпич выдерживает температуру до + 800 С, он используется для монтажа всей конструкции печи, достаточно ломкий и поэтому вовремя транспортировки и работы с ним нужно быть предельно осторожными. Подробнее про обжиг кирпича в домашних условиях.
  3. Мастика, предназначенная для склеивания кирпичной кладки, выдерживающая высокий температурный режим (до + 1500 С), можно использовать готовую смесь «Гарант+». Для лучшего склеивания печной кладки советуем приготовить следующий раствор: взять в пропорциях 1:1:1 мастику, шамотный порошок и шамотную глину.

Чугунные детали:

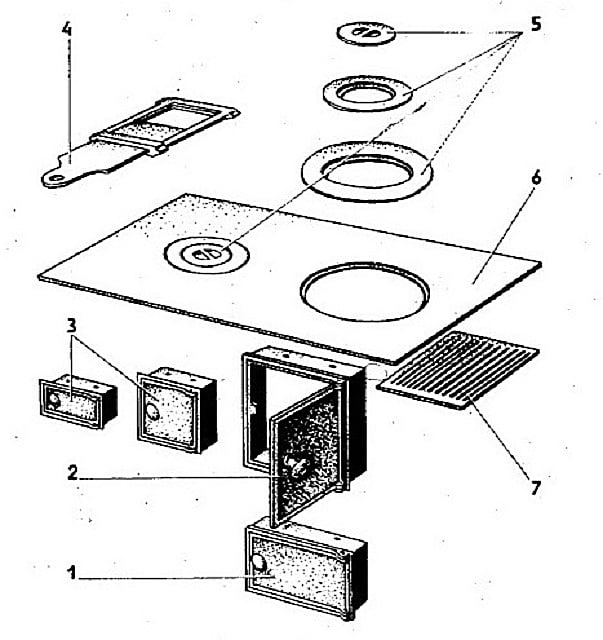

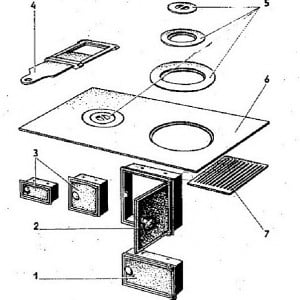

чугунные детали для кладки печи

чугунные детали для кладки печи

  •  дверца для топки;
  •  поддувальная дверца;
  •  варочная панель (в зависимости от выбранной конструкции печи);
  •  колосники (чугунная решетка внутри печи, находящаяся между топкой и поддувалом);
  •  задвижки для дымохода.

Инструмент:

  1. Электрическая дисковая пила, «болгарка».
  2. Точило электрическое, при помощи его снимают фаску с кирпичей.
  3. Молоток.
  4. Набор шпателей разных размеров. (еще некоторые виды шпателей рассматриваются в данной статье)
  5. Строительный уровень и отвес.
  6. Электрическая дрель.



Монтаж печи (пошагово)

схема дровяной печи для монтажа

схема дровяной печи для монтажа

Перед началом работ по выкладке кирпичной дровяной печи необходимо подготовить подставку, которая избавит пол от чрезмерной нагрузки и перегрева. Она состоит из нескольких слоев: фанера, обработанная составом против гниения (толщиной не менее 4 мм), базальтовый картон, ацеит (8 мм) и оцинковка (0,7 мм). Для защиты стены от перегрева необходимо соорудить тепловой экран из листа ацеита, базальтового картона и оцинковки.

Для начала обговорим особенности монтажа основных деталей конструкции: печных дверок, колосника, задвижки для дымохода.

Монтаж печных дверок осуществляется следующим образом: чугунные детали дверки топки и поддувала крепят к кирпичной кладке при помощи стальной проволоки и раствора, но надежнее будет использование рамки из нержавеющей стали, которая соответствует размеру проема для дверки топки и поддувала.

Колосники устанавливают в топочное отделение, с учетом расширения при нагреве, оставляют между ними зазор не менее 5 мм. Они крепятся на двух чугунных или стальных пластинах толщиной не менее 6 мм. Колосники устанавливаются таким образом, чтобы ничего не препятствовало их замене.

Для установки печной задвижки необходимо обеспечить ее вхождение в кирпичную кладку не менее чем на 20 мм, под нее  постелить рамку из базальта.
Видео по кладке кирпичной дровяной печи:

Схема выкладки печи (порядовка)

Для каждого вида дровяной печи существует своя схема выкладки кирпича (порядовка), придерживаясь которой можно легко и качественно выполнить работы по монтажу. Но для большей уверенности, рекомендуется пару пробных рядов выложить без раствора. Это необходимо для того, чтобы прикинуть необходимое количество кирпичей и проверить правильность схемы порядовки. И лучше всего такую «примерку» проводить на протяжении всей работы.



порядовка печи -шведки

порядовка печи -шведки

Рассмотрим вариант порядовки, используемый при выкладке печи-шведки. Итак, приступим.

1 ряд — на дно конструкции будущей печи укладываем необходимого размера лист рубероида, на него слой песка не более 10 мм толщиной, необходимо следить за тем, чтобы основа была строго горизонтальной. Выкладываем углы конструкции.

2 ряд — при помощи стальной проволоки и раствора устанавливается поддувальная дверка.

3 ряд — выкладываем кирпичи таким образом, чтобы кирпич нового ряда перекрывал стык кирпичей предыдущего ряда. С правой стороны укладываем полоску из металла размером: ширина — 40 мм, толщина не менее 4 мм, длина — 400 мм.

4 ряд — необходимо установить пару металлических уголков, вертикальные полки которых обращают вниз и заводят в швы кирпичной кладки. Далее производим монтаж колосника.

5 ряд — необходимо стесать углы кирпичей этого ряда, непосредственно примыкающих к колоснику, на 70-80 мм.

6 ряд — начинаем установку чугунной дверки для топки, крепление происходит за счет стальной проволоки и раствора, но чтобы кирпичная кладка не разрушалась от нагревания чугуна, рамку дверки нужно обмотать асбестовым шнуром.

7 ряд, а также 8 и 9 ряды — продолжаем обкладывать дверку топки, необходимо следить за толщиной горизонтальных швов, они не должны превышать 5 мм, в итоге нужно добиться того, чтобы 9 ряд кладки по уровню совпал с верхней стороной рамки топочной дверки.

10 ряд — выкладывается согласно схеме, заключающейся в перекрытии кирпичами нового ряда стыков предыдущего.

11 ряд — выкладываем ряд полностью, а сверху помещаем две полосы из стали, имеющих следующие размеры: ширина — 45 мм, толщина — 4 мм, длина на менее 400 мм.

12 ряд — целый кирпич укладывается с левой стороны на стальные полосы, а с правой помещают два кирпича размером 3/4 части от целого, таким образом, необходимо добиться соответствия размера полученного проема с размером варочной панели с одной конфоркой. По всему краю полученного проема выкладываем асбестовый шнур, предварительно смоченный в воде и растворе. Панель крепим при помощи стальной проволоки, горизонтальность проверяем уровнем.

13 ряд — укладываем кирпичи по задней стороне варочной панели, при этом оставляем тепловой зазор не меньше чем 10 мм, который в дальнейшем засыпается песком.

14, а также 15, 16 и 17 ряды — выкладываются согласно схеме порядовки. Стенку, находящуюся слева от варочной панели, выравниваем по высоте со всей кладкой. Для сооружения перекрытия над варочной панелью, на кирпичную кладку 17 ряда помещаем три уголка длиной примерно 600 мм и три полосы из прочной стали, длиной не менее 300 мм.

18 ряд — при помощи кирпичной кладки осуществляем перекрытие варочной камеры, тщательно заполняя швы раствором.

19 ряд — с правой стороны в кирпичной кладке необходимо оставить проем размером в половину кирпича, предназначенный для чистки печи.

20 ряд — при выкладывании ряда, в вышеуказанный проем устанавливаем «вышибной» кирпич, на кирпичи этого ряда крепим пластину из стали размером 140 мм каждая сторона, это необходимо для зигзагообразного движения газов в дымовом канале, что, в свою очередь, обеспечит равномерное прогревание всех стен печи.

21 ряд — начинается выкладывание перегородок, разделяющих опускные и подъемные дымовые каналы.

22 ряд — выкладываем ряд кирпичной кладки и устанавливаем еще одну пластину из стали с аналогичными размерами (см. 20-й ряд).

23 ряд — кирпичная кладка должна соответствовать схеме порядовки.

24 ряд — на кирпичи этого ряда устанавливается последняя стальная пластина для обеспечения зигзагообразного движения газов в дымовом канале.

25 ряд — на готовый ряд помещаем лист из стали с вырезанным отверстием в месте расположения дымового канала. Лист крепится при помощи стальных полос.

26 ряд — выкладываем кирпичную кладку в соответствии со схемой порядовки, после чего устанавливаем задвижку для дымохода.

27 ряд — выкладывается сплошной ряд с отверстием для дымохода.

28 ряд — является последним рядом печи, после чего проверяются все швы кирпичной кладки на заполненность для обеспечения полной герметичности.

29 ряд — выкладывается труба, проходящая через деревянное перекрытие крыши. И при монтаже трубы необходимо соблюдать все правила противопожарной  безопасности, используя специальный материал.

Видео кладки печи шведки с тремя режимами топки:

Видео кладки печи «Шведка» с камином конструкции А.И. Рязанкина:

Видео кладки отопительной варочной печи-шведки:

Видео по кладке печи-шведки с лежанкой:

Видео по кладке печи-шведки с камином:

Устройство и кладка отопительно-варочной печи типа шведка:

Печь Шведка А Бацулина двухколпаковая с духовкой видео кладки:



Просушка

просушка печи

просушка печи

После выполнения всех работ по монтажу кирпичной дровяной печи, сооруженной для обогрева дома, необходимо провести ее просушку:

  •  естественная просушка длится на протяжении 6–8 дней, для этого необходимо открыть все задвижки и дверцы, влага будет испарятся естественным путем;
  •  принудительная сушка заключается в сжигании небольшого количества дров при закрытой лишь топочной дверке, такая просушка длится около 10 дней с ежедневным прибавлением количества, сжигаемых для просушки, дров.



Работа по сооружению дровяной кирпичной печи окончена и это не настолько сложно, как может показаться на первый взгляд. Потребуется немало усилий и времени, но цель оправдывает средства. Возможно, после прочтения вышеуказанной информации  могли возникнуть вопросы, поэтому уточним еще раз некоторые моменты.

Уточняющая информация по работе с порядовой кладкой кирпича

кладка печи

кладка печи

  •  работу по выкладке печи необходимо начинать с угла;
  •  кирпич нового ряда, всегда должен перекрывать стык кирпичей предыдущего ряда;
  •  дверцу поддувала, топки и колосник, устанавливают и закрепляют на конструкции при помощи стальной проволоки;
  •  в образовавшееся за колосником пространство заливают раствор, используемый для кладки кирпича;
  •  важно помнить, что топку необходимо выкладывать, специально для этого предназначенным, кирпичом;
  •  варочную панель, в случае если она используется при монтаже, лучше укладывать на металлический уголок, сваренный в единую раму, это позволит конструкции быть более прочной;
  •  дымовая труба и дымоход сооружаемой печи, должны иметь одинаковый размер отверстия.

Еще информацию про строительство большой русской печи читайте по ссылке.

Что нужно учесть при строительстве дровяной печи

кладка печи советы

кладка печи советы

  •  необходимо обеспечить полную безопасность эксплуатации дровяной кирпичной печи, предназначенной для отопления частного дома;
  •  обязательная герметичность швов кирпичной кладки, в противном случае дым будет поступать в помещение;
  •  если печь дымит во время растапливания это может быть следствием недостаточной тяги, поэтому необходимо проверить не закрыта ли задвижка или прочистить дымоход;
  •  дымоход необходимо чистить не менее одного раза в год;
  •  для основания кирпичной дровяной печи,предназначенной для обогрева дома, целесообразнее всего использовать силикатный кирпич марки М 150;
  •  вовремя монтажа кирпичной печи, необходимо надевать специальные очки и маску для защиты от пыли и механических повреждений.



Рекомендуем к просмотру на нашем сайте видео на тему «печь кирпичная отопительная дровяная своими руками». Вы в очередной раз убедитесь, что нет ничего невозможного, главное, поставить перед собой цель и идти к ней.

И пусть в вашем доме всегда будет тепло и уютно!
Кладка отопительно-варочной печи своими руками видео:
