Шахты дымоудаления из кирпича



Не всем известно, при пожаре основной причиной летальных исходов и человеческих жертв по большей части становятся продукты горения. А именно ядовитый дым, выделяемый при горении материалов помещения.

труба шахты дымоудаления

труба шахты дымоудаления

Обивка мебели нетоксичная при обычном использовании становиться, при горении, источником весьма токсичных продуктов распада. Статистика показывает, что в числе жертв находятся в основном дети. Помощь в борьбе с ядовитыми дымами окажет шахта дымоудаления, согласно СНиП.

Что такое шахты дымоудаления

шахта дымоудаления

шахта дымоудаления

Шахты дымоудаления строят в соответствии с законодательством государства, а именно согласно нормативного документа СНиП 2.04.05-91(расшифровка: Строительные нормы и правила)

Основным элементом системы пожарной вентиляции являются именно шахта дымоудаления. Цель ее существования обеспечить полный вывод из жилища газообразных продуктов горения и обеспечить безопасность людей от ядовитой гари.

Система дымоудаления состоит из составляющих шахты дымоудаления, клапан кпк на шахте дымоудаления и подпор воздуха, который обеспечивает безопасные условия для эвакуации людей при пожаре.

Какие требования предъявляются к шахтам

шахта дымоудаления гост

шахта дымоудаления гост

СНиП требует от установщиков шахт дымоудаления следовать жестким требованиям и одно из самых важных – это огнестойкость шахты дымоудаления, а именно предел огнестойкости. Своеобразный порог сопротивления конструкции огню. Предел огнестойкости шахты дымоудаления определяется промежутком времени, который проходит от начала действия огня на конструкцию до наступления следующих результатов:

  • максимальный порог крушения несущих сооружений;
  • появление разрывов на дымопроводах и вытяжных шахтах;
  • снижение способности теплоизоляции перекрытий в помещении.

Единица измерения предела огнестойкости принято считать в часах, и минимальный временной промежуток этой способности составляет 1 час. Для входящих клапанов и люков шахты около 0,75 часа.

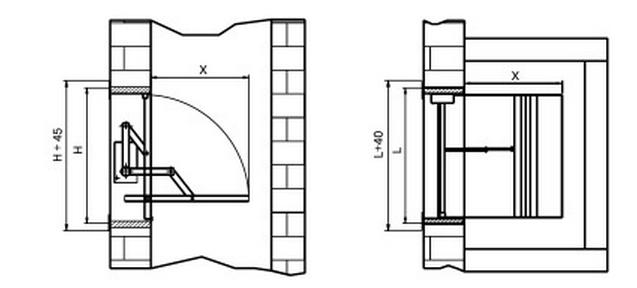

проектная схема

проектная схема

Требования к шахте дымоудаления включают в себя и еще один важный критерий. Огнестойкость шахты напрямую зависит от материала, из которого она изготовлена. Дымоотводы изготавливают из огнеупорного бетона, стали или, что чаще используют, кирпича. Стыки дымоходов тщательно обрабатывают и делают непроницаемыми для дыма, иначе смысла в построении такой конструкции нет.

Основной функцией дымоотводной шахты является удалять дым и продукты горения из помещения, поэтому кирпичные шахты отделывают слоем штукатурки в 1-2 см, как снаружи, так и внутри. Конструкция дымохода продумывается в самом начале проектирования помещения и подлежит отделке до окончания строительных работ. По окончании постройки практически невозможно внести какие-либо изменения в конструкцию дымоходов. При расчете внутреннего сечения шахты нужно учитывать толщину впоследствии наносимой штукатурки.

Категорически запрещено размещать в дымоотводных пролетах кабеля электропитания, а также проводов автоматики для управления системой дымоудаления. Температура проходящего по шахте дыма достигает предела, при котором система автоматики просто выйдет из строя, и не будет поддаваться регулировке.

Выход шахты дымоудаления на кровле должен быть надежно закреплен и огражден от попадания посторонних предметов внутрь. Стоит ли говорить, что наличие посторонних предметов в шахте дымоудаления препятствует нормальной работе системы и может служить источником дыма, а не его изолятором.

При конструировании кирпичной системы дымоудаления достаточно кладки в ½ кирпича. Толщина кирпичной шахты дымоудаления 120 мм. Эта толщина считается достаточной для шахты из такого материала. Шахты дымоудаления из кирпича являются наиболее распространенными в нашем быту.

Шахта дымоудаления в жилом доме из бетона или стали практически не сооружается. Прежде чем строить систему дымоудаления, необходимо точно знать размеры конструкции и иметь представление о размерах дымохода. Площадь шахты дымоудаления рассчитывается по сложной формуле и зависит от площади помещения, где данная система будет использоваться. Для данных расчетов следует обратиться к специалисту, чтобы результаты были точными.

Важным требованием к системе дымоотвода является утепление шахты дымоудаления. Это требование обуславливается, прежде всего, заботой о сроке службы дымоотвода. Имеется ввиду период работы системы зимой.



Скорость дымоотводной системы

шахта дымоудаления

шахта дымоудаления

По данным пожарной инспекции все скоростные ограничения по работе систем дымоудаления сняты. Задают скорость в шахте дымоудаления около 20-30 м/с. Нормальная скорость, при которой системы дымоудаления работают, это 10-12 м/с. Скорость в шахте дымоудаления 20м/с может привести к тому, что система попросту не будет работать.

Где размещаются шахты дымоудаления.

Согласно СНиП, шахты дымоотвода необходимо размещать:

  • при входе в бытовые, административные и хозяйственные помещения, высота которых более 26 метров (ограничения соответствуют стандартному размеру пожарной лестницы)
  • в коридорах без оконных проемов, из расчета одна дымоотводная шахта рассчитывается на каждый участок 15 метров перехода.
  • допустимое количество ответвлений на одну шахту два, из расчетов на один этаж здания.
  • входные люки шахт следует располагать не ниже верхней коробки дверного поема.

Как проектируются шахты дымоудаления

В многогабаритных административных зданиях и промышленных помещениях всегда проектируется система дымоудаления. Расчет шахты дымоудаления доверяют профессионалам. Здесь учитываются все правила пожарной безопасности, площадь помещения, расположение оконных проемов, высота потолков и много другое. Мастера также знают, как посчитать потери давления в шахте дымоудаления. От этих расчетов зависит правильная проектировка шахты дымоотвода и напрямую спасение жизни людей при пожаре.

Площадь сечения трубы должна рассчитываться учитывая :

  1. Принудительным или естественным является дымоудаление.
  2. Концентрация и степень засоренности дыма.
  3. Густота воздуха и показания температуры в помещении.
  4. Давление в атмосфере.
  5. Потери скорости продвижения дыма при трении о стенки дымоотводящей системы.
принцип работы системы дымоудаления

принцип работы системы дымоудаления

Узел прохода шахты дымоудаления (место прохода крыши) предназначены для крепления на них стальных вытяжек вентиляционных шахт через крыши зданий в системах вентиляции. Собственно они являются верхней частью шахты дымоудаления, конструкция которого проходит по всему зданию и имеет выход на кровле здания.

Дымоудаление и подпор воздуха представляют собой один из главных элементов конструкции противопожарной безопасности. Расстояние между шахтами дымоудаления и подпора воздуха должно быть максимально большое. Это объясняется тем, что шахта выводит из помещения клубы ядовитых газов, а, следовательно, забор чистого воздуха должен быть без примесей продуктов горения.

Помните, качественная система дымовывода залог противопожарной безопасности!
