Пиролизная печь




Пиролизная печь представляет собой аппарат практически безотходного производства, работающий как на топливе стандартного типа – древесины или угля – так и использующего для получения тепловой энергии побочный продукт предыдущих циклов обработки – газов. Таким образом, этот тип печей выполняет функцию газогенератора. Такая печь является чуть ли не единственным источником тепла в труднодоступных для цивилизации холодных районах планеты, где нет возможности провести газопровод или линию центрального отопления.

По какому принципу функционирует пиролизная печь, и основные моменты в вопросе её создания своими руками следует рассмотреть в статье, представленной ниже.

Вот так выглядит пиролизная печь

Вот так выглядит пиролизная печь

Что такое пиролизная печь

В обыкновенной печи любое органическое топливо в процессе горения и окисления кислородом выделяет большое количество углеводородных продуктов горения. Таким образом, тор, кизяк, дрова и другие виды природного топлива имеют большую массу попутных выделений, выводящихся через дымовую трубу в окружающую среду.

Внутренности пиролизной печи

Внутренности пиролизной печи

Объём газов, выделяющихся в процессе топливного горения, значительно повышается при кислородной недостаточности, искусственно создающейся внутри топки. Например, древесина сгорает при температуре около 500 градусов, с выделением метилового спирта, ацетона, уксусной кислоты, смолы и древесного угля.

Все эти отходы первичной реакции представляют собой горючие смеси, которые могут быть подвергнуты повторному циклу горения с получением определённого количества тепла.

Печи пиролизного горения нацелены на получение тепла из продуктов горения, также нося название газогенераторов, путём создания внутри них повышенных температур порядка 450 градусов, избавляющих пользователя от необходимости регулярной очистки топки – всё топливо сжигается в пыль.

Принцип работы пиролизной печи

Для описания принципа работы пиролизной печи необходимо взглянуть на её внутреннее строение и конструктивные элементы.

Принцип работы пиролизных печей

Принцип работы пиролизных печей

Основными конструктивными элементами печей пиролизного типа представлены газификационными и дожигательными камерами, системами подачи воздуха первого и второго порядка, водяной рубашкой и колосниковой решёткой.

После помещения топливного элемента в загрузочную камеру, он поджигается, вручную производится закрытие створок и включение дымососа. Теперь в высокотемпературных условиях недостаток кислорода провоцирует обугливание топлива и выделение из него  древесного газа.

Такой принцип работы пиролизного котла провоцирует образование в нем побочных продуктов реакции — угарного газа, углеводородов и водорода. Проникающий в камеру сгорание вторичный воздух вызывает более высокий результат сгорания топлива, часть выделяющегося тепла которого опускается в нижние уровни камеры, поддерживая пиролизный процесс.



Таким образом, пиролизные печи являются более экономичными по сравнению с печами обычными на целых 7%, потому что  пиролизный процесс продолжается минимум в течение 30 часов после загрузки в неё в качестве топлива древесины, и не менее 7 дней – используя уголь.

Для запуска газовой фазы работы печи, температура внутри неё должна быть не менее 450 градусов с максимальным порогом в 1100 градусов. Теперь внутрь камеры необходимо порционно подавать воздух, количество которого рассчитывается заранее по специальной схеме. Лучше соорудить дополнительную камеру сгорания газов, имеющую размер не менее 50 см. Минусом такого сооружения является отсутствие возможности вручную управлять подачей воздуха, соответственно, требуя создания автоматизированной линии контроля и регулирования температуры внутри печи. Согласно этим данным, аппарат будет самостоятельно рассчитывать и подавать нужную порцию воздуха.

Схема работы пиролизной печи

Схема работы пиролизной печи

Пиролизное сгорание влечет за собой разложение древесного топлива на отходы твёрдого остаточного типа, кокс и газов. Смешивающийся с порционно поступающим кислородом получившийся газ вступает в активную фазу реакции горения.

В процессе рабочего взаимодействия пиролизного газа с углекислым, происходит модификация токсичных веществ, при обычной реакции горения выбрасывающихся в атмосферу в больших количествах. В случае их участия в пиролизном горении, экологичность у такой печи гораздо больше, чем у стандартной.

Таким образом, пиролизные печи для дома являются одним из лучших вариантов экономичного обогрева помещения.



Преимущества такого типа печей



Преимущества пиролизной печки

Преимущества пиролизной печки

Пиролизная печь имеет чрезвычайно высокий коэффициент полезного действия, превышающий величину 80% — таким образом, она предоставляет реальную возможность максимального экономного расходования органического топлива. Путём изменения автоматизированных настроек, КПД пиролизной печи также поддается регулированию.

Пиролизные печи предоставляют возможность также утилизировать отходы промышленного производства – резину, полимеры и отходы деревообрабатывающей промышленности, однако пи использовании нескольких видов топлива единовременно, необходимо строго соблюдать 70-процентный барьер наличия древесных остатков.

Ввиду практически полного сгорания топлива при высоких температурах, выбросы конечных продуктов горения в окружающую среду являются минимальными; внутри печи практически не остаётся сажи.

Автономный режим работы позволяет пиролизной печи поддерживать высокую температуру внутри топки на протяжении трёх суток без добавления новых топливных порций.

Однако для полноценной работы пиролизной печи  и исключения чрезмерной задымлённости требуется соблюдение строгого пропорционального соотношения воздушной и топливной смесей.



Недостатки печей пиролизной очистки

Однако этот вид печей имеет свои минусы.

Схема работы пиролизного котла

Схема работы пиролизного котла

Прежде всего, потенциального пользователя отпугивает высокая стоимость пиролизного готового агрегата. Однако, начиная уже с первых дней работы, экономия от обогрева помещения с помощью печи пиролизного типа станет очевидной.

Печь, чья работа устроена на основе пиролиза, требует непрерывной подачи электроэнергии для функционирования автоматизированной системы управления и поддерживания бескислородного типа горения.

Самое главное, если плохо просушенную древесину положить в печь, пиролиза будет невозможно добиться никакими действиями. Необходимо избегать высокой степени топливной влажности. Пар, возникающий из испаряющейся влаги, растворяется в пиролизных парах, снижает степень сгорании топлива.

Данный недостаток устраняется путем подачи в камеру сгорания вторичного воздуха. Этот процесс обуславливает усиление сгорания летучих веществ и носит название двойного дутья.

Работа вентилятора дополнительной тяги, обеспечивающей большой пиролизный котел дополнительной тягой воздуха, требует непременного существования электронной сети, что делает невозможным использование такой печи в неэлектрофицированных местностях или в местностях, не снабжённых электрическими цепями непрерывной работы.

Изготовление пиролизных печей

Технология изготовления пиролизной печи малой мощности.

Технология изготовления пиролизной печи малой мощности.

Кирпичную пиролизную печь, имеющую мощность 30 кВт, обогревающую дом размером в 70 кв. метров, вполне реально изготовить своими руками. Для данного строительства понадобятся:

  •  в районе 400 единиц керамического кирпича или 100 – шамотного;
  •  лист стали габаритами 6000 мм на 1500 мм толщиной не менее 4 мм;
  •  3 чугунных колосника;
  •  вентилятор не менее 300 Вт мощности;
  •  поддувальная и топочная дверцы;
  •  рычажный терморегулятор.

Монтажные работы пиролизной печи требуют сварочный аппарат, электрическую дрель и болгарки с большим и маленьким диаметрами круга, электроды и термодатчик.

Также потребует целый набор труб – профтруба размерами 800 на 400 мм и три трубы стандартные, диаметрами 57 мм, 32 мм и 159 мм

Не рекомендуется изготавливать пиролизные печи и различного храма, найденного на заднем дворе или в сарайных складах. Все пиролизные печи, собранные из подобных материалов, являются подопытными образцами, даже несмотря на то, что они исправно работают. Материалы, подходящие для строительства железной печи, категорически не подходят для пиролиза. Так что следует сразу избавиться от старых бочек, кусков труб и остального железного хлама, использование которого в строительстве ставит под угрозу всю идею создания будущей печи.

Отсутствие контроля над реакцией пиролизного горения превращает этот тип печи в стандартную буржуйку, поэтому основным залогом её будущей работы является использование новой аппаратуры в начинке печи.

Для обогрева жилья как нельзя лучше подходят котлы системы «стоп-старт». Он требует установку автоматизированной системы контроля температуры. Также отдельной системой снабжается процесс порционной подачи воздуха в камере дожигания.

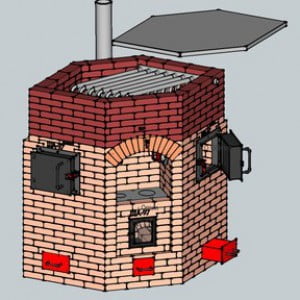

Укладка пиролизной угловой печи

Укладка пиролизной угловой печи

Система «стоп-старт» приводит к сложной работе котла, требующей использования целой системы заслонок и регуляторов.

Использование шамотного кирпича ведёт к быстрому износу печи в силу его особенностей с обязательной его заменой каждые два года.

Толщина металла, используемого в строительстве воздуховодов, не влияет на степень его прогорания – для пиролизной печи есть специальная сталь.

В суровых российских реалиях на данный момент появился ещё один вид самодельных пиролизных печей, не требующих электрофикации. Здесь камера газификации находится внизу, а дожигания – наверху аппарата – устройство использует естественную тягу воздуха, нагнетая нагретый в топке воздух  в камеру дожигания, где к нему примешивается вторичный воздух.

В нижнюю камеру кислород попадает через отверстия за счёт атмосферного разрежения – смешиваясь в топке с пиролизным газом, он  вступают в экзотермическую окислительную реакцию.

Полученный газ сгорает в верхней дожигательной камере, нагревая теплоноситель. Каждая стенка такого котла изготовлена из жаропрочной стали, что обеспечивает полное сгорание топлива в печи на протяжении 14 часов.

Теперь пора перейти к инструкции как изготавливается пиролизная печь из кирпича своими руками.



Несколько советов по созданию и работе с пиролизными печами



  1. Пиролизная печь своими руками создаётся полностью на основе расчётной схемы – лучше всего, на готовой схеме Белякова. Такая печь будет иметь мощность в 40 кВт,  и сложена из кирпича.
  2. Её периметр создается из красного кирпича. Внутренние печные стены складываются из кирпича шамотного. По окончанию сборки печи и подключения кулера или вентилятора, наступает время её эксплуатации.
  3. Определить коэффициент полезного действия пиролизной печи можно простым бытовым способом – по анализу запаха исходящих от печи паров. Если в них улавливаются ноты угарного газа, КПД печи используется по максимуму.
  4. Для отопления помещения пиролизной печью используются промышленные древесные или угольные брикеты.
  5. Котельное помещение должно обладать собственной вентиляции и крайне желательно должно быть нежилым. Дело в том, что даже при двухфазном пиролизном процессе сжигания топлива, в печи образуется некоторое количество ядовитых веществ. Поэтому строитель, возводящий данную конструкцию, должен обладать большим спектром знаний о герметизации. Печь располагают на собственном дополнительном бетонном или кирпичном основании, на расстоянии не менее 200 мм от стен.
  6. Самостоятельное изготовление печи подразумевает использование шамотного кирпича исключительно в качестве материала для футеровки, а песчано-глиняного раствора – в роли строительной смеси. А расстояние между котлом и кирпичными стенками должно составлять не менее 70 мм
  7. При выкладке первого и второго рядов стенок, между кирпичами надо оставлять микрозазоры для осуществления вентилирования печи. На основе естественной конвекции воздуха, помещение будет быстрее прогреваться за счет выделяющегося тепла.
  8. В процессе  выкладки стен необходимо протирать их мокрой тряпкой для затирки швов.
  9. Основной информацией, которой следует владеть строителю и пользователю пиролизной печи – неукоснительное соблюдение техники безопасности.

При соблюдении всех вышеуказанных рекомендаций и правил, пиролизная печь, изготовленная своими руками, прослужит долго и будет являться наиболее экономичным вариантом индивидуального отапливания помещения.
