Как сделать обвязку каркасного дома своими руками


Технология возведения каркасных домов пришла к нам из Америки, конечно, она претерпела изменения, адаптированные под наши условия и материалы, но все же основные моменты остаются неизменными.

Технология возведения каркасных домов

Технология возведения каркасных домов

Установка конструкции такого строения не представляет больших сложностей, справиться с этими работами можно и самостоятельно, главное, придерживаться инструкций. Одним из элементов строительства каркасного дома является обвязка, которая разделяется два вида: верхнюю и нижнюю. Несоблюдение правильности технологий в выполнении работ по обвязыванию каркаса, приведет к тому, что вся конструкция не будет иметь длительного срока службы, и будет приводить к частичному или полному разрушению.


Первым делом определимся, для чего необходимо связывание конструкции каркаса в процессе сборки, и какие функции оно на себе несет.

Назначение обвязки

Зачем нужна обвязка каркасному дому

Зачем нужна обвязка каркасному дому

Выполнение обвязочных элементов обеспечивает в первую очередь конструктивную прочность сооружения, а также надежность конструкции дома. Верхняя и нижняя обвязки имеют немного различное назначение друг от друга, хотя конструктивный принцип выполнения у них одинаковый.

Нижняя обвязка. Она осуществляет крепление обвязочной конструкции к фундаментному основанию, перераспределяет нагрузку от стен дома к основанию также нижние обвязывание может служить, таким элементом фундамента, как ростверк.



ВАЖНО! Возведение каркаса невозможно без установки нижней обвязки.



Верхняя обвязка каркасного дома. Выполняет функцию объединения внутренних и внешних стен дома в единое целое. Также осуществляет передачу нагрузки и равномерное ее распределение от расположенных выше стен или перекрытий кровли.

Перед тем как приступить к работам по установке нижнего обвязочного уровня, необходимо, чтобы для дома было выполнено качественное основание.

Особенности фундамента

фундамент для каркасного дома фото

фундамент для каркасного дома фото

Основа вашего дома должна быть подготовлена предварительно, за неделю до начала работ. Конечно, конструкционная прочность бетонной конструкции будет достигнута не раньше чем через месяц, но уже через 7 дней уже можно начинать возведение каркасной конструкции. Такие манипуляции никак не повредят вашему уложенному фундаментному монолиту. Для каркасных домов можно использовать любой вид фундамента из существующих видов.( про виды свайных фундаментов вы можете почитать тут) Но есть один нюанс, о котором нужно не забыть на стадии заливки фундамента.



ВАЖНО! В застывающий бетон необходимо вставить шпильки на глубину не менее 180 мм или вбить деревянные пробки, они необходимы для закрепления первого обвязочного ряда.



Конечно, можно установить анкерные болты после того, как фундаментная конструкция обретет прочность. Выполнить это можно при помощи перфоратора, которым в основании будут высверливаться отверстия, а в них устанавливать анкера. Но такие действия могут привести к разрушению фундамента в дальнейшем, поэтому лучше воспользоваться способом по установке шпилек или деревянных пробок. Эти способы сэкономят ваше время на закрепление обвязочного слоя и денежные затраты.

Материалы

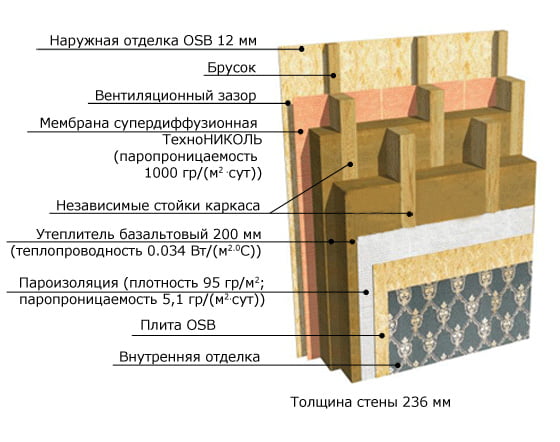

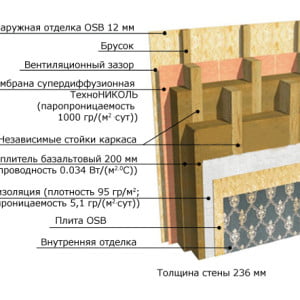

материалы для каркасного дома

материалы для каркасного дома

Перед началом работ следует запастись всеми необходимыми стройматериалами.

Выбираемые вами сырье для строительства, конечно, будут зависеть от затрат, которые вы распланировали на обустройство дома. Но нельзя сбрасывать со счетов и проектировочные предписания, которые будут диктовать вам совместимость материалов и их правильный выбор.

Для каркасной конструкции вам понадобятся:

  • Дерево для каркаса. Пиломатериалы из него могут быть в форме бруса, доски или бревна.
  • Ориентированно-стружечная плита (OSB). Она послужит для возведения каркасной стены.
  • Гидроизоляционный слой, лучше всего подойдет для этого обычный рубероид.
  • Крепежные изделия. Вам пригодятся гвозди – 50, 100, 150 и саморезы – 50, 100.
  • Утеплитель.

Если вы обращались к услугам проектировщика, то в спецификации, он должен предоставить перечень всех необходимых материалов. Также их количество и возможность замены тех или иных компонентов. При самостоятельной постройке, вам все равно не обойтись без проектировочной документации, ведь рассчитать своими силами необходимые материалы без специальных знаний вам не удастся. Можно приобрести готовый проект, выбрав понравившийся вариант. В любом случае специалистами были проведены расчеты по выбору стройматериалов, которые основывались на такие параметры:

  • предельные значения по выдерживаемым нагрузкам;
  • сопротивляемость к внешним и внутренним влияниям;
  • плотность материала и соответственно его вес;

Требования, предъявляемые к обвязке

доска для каркасного дома

доска для каркасного дома

Дом, выполненный из каркаса, как и любая другая строительная конструкция, выполненная по проектам, несет на себе множество расчетов, поэтому каждый элемент должен соответствовать определенным требованиям. Не является исключением и обвязка каркасного дома:

  1. Используемая доска должна быть одинаковой и ровной, стандартный размер досок для таких работ – 38х100 или 38х140, если используется брус, размеры будут 100х100, 120х120, 150х150.
  2. В качестве пиломатериалов рекомендуется применять хвойные породы деревьев, они обладает хорошими качествами:
    • длительным сроком службы;
    • необходимой прочностью;
    • прямолинейностью ствола и т. д.

Используемая для обвязки древесина должна хорошо контактировать с влагой, чего нельзя сказать о хвойных породах. Ее применение потребует дополнительных обработок антисептиком. Обрабатывание вручную древесины будет очень некачественным, его не хватает для длительной защиты материала от гниения и плесени. Идеальный вариант обработка в специальных вакуумных камерах. Но как вы сами понимаете, этот способ будет стоить дорого, и найти такую установку достаточно непросто.

Еще один вариант – лиственные породы, они очень стойки к гниению, хотя остальные параметры, которые обеспечивает хвойная древесина, у них занижены.

  1. Обвязочный слой должна идеально повторять контур фундаментного основания и соответствовать проектным размерам дома. Несовпадения по ширине приведут к скапливанию влаги под обвязочным слоем и гниению материала. Если же залитая опалубка расширилась со временем и появилась выступающая полка, тогда обработайте ее хорошим слоем мастики, которая усилит гидроизоляцию и сохранит древесину, используемую для обвязывания.
  2. Приспособления, используемые для крепления обвязочного слоя должны располагаться в фундаменте с шагом не более 1.8 метра. Если используются шпильки, тогда диаметр ее должен быть не менее 12 мм. Одна доска должна крепиться двумя шпильками.
  3. Поверхность фундамента должна быть строго горизонтальная. Если имеются неровности их можно устранять непромокаемой фанерой. Также допустимо использование еще одного ряда досок, а фанеру можно вставлять между первым и вторым обвязывающим рядом.

Установка нижней обвязки

нижняя обвязка каркаса

нижняя обвязка каркаса

Это первый слой досок, который укладывается непосредственно на фундаментное основание и прочно прикрепляется к нему. Материалы закуплены, фундамент залит и выдержан, можно выполнять монтаж обвязки каркасного дома:

  1. Проверяем поверхность фундамента, и устраняем искажения если таковые имеются, как это сделать описано выше.
  2. Укладываем гидроизоляционный слой. Рубероид клеим с помощью мастики на поверхность фундамента. Гидроизоляция будет защищать ваш фундамент от проникновения влаги.
  3. Начинается процесс связывания с обозначения углов собираемой конструкции. Выполняем сборку первого угла, от которого будет отталкиваться вся обвязка. Правильность выполненной работы можно проверить с помощью строительного треугольника.
  4. Начинаем укладку досок. Места угловых стыков нужно соединять выборкой, самые известные и надежные варианты: «в полдерева» и «в лапу». Перед креплением собранных узлов должны быть выведены все углы и диагонали. Фиксировать эти выборки можно несколькими способами.

Рассмотрим некоторые из них:

1-й способ. Сначала нужно выполнить отверстие в том месте, где будет соединяться угол диаметром 20 мм. В получившиеся проход вбиваем деревянный штырь, который соответствует размеру отверстия. Вступающий конец от поверхности, должен быть длиной 8-10 мм.

2-й способ. Соединение осуществляется вбиванием гвоздей. Размер используемых крепежей должен быть не меньше 150 мм, а расстояние до кромки более 2 см.

3-й способ. Крепление осуществляемся за счет шпилек, установленных в фундамент или анкеров, которые планируется фиксировать в процессе обвязочного крепления.

Доски нижней обвязки, кроме того, что должны быть соединены между собой, также еще крепятся непосредственно к фундаменту. Расстояние мест установки шпилек переносим на доски и высверливаем соответствующие отверстия. Устанавливаем доски нижнего обвязочного ряда.

  1. Проверка правильности сборки. Перед тем как зафиксировать собранное устройство контролируем горизонтальность, а также точность соединения углов с помощью строительного угольника.
  2. Крепление проверенного и собранного обвязочного устройства выполняется тремя способами:
    • установленные доски фиксируются на шпильках гайками, под них обязательно подкладываем шайбы. Их использование обязательно, потому что закручиваемая гайка может утапливаться в древесине.
    • если шпильки не были заложены в фундамент, крепление нужно осуществлять с помощью анкеров. Место установки первого анкера, будет зависеть от того каким способом зафиксированные угловые стыки. Если они соединены гвоздями или штырями (1, 2-й способы), тогда положение анкера будет находиться на линии внутреннего контура фундамента. А 3-й способ предполагает расположение анкера строго посередине угла. Шаг между анкерами будет зависеть от длины ваших стен. Он должен быть не меньше 1 метра, но и не более 2.4 метра. На коротких стенах должно быть не меньше двух анкеров.
    • соединение нижней обвязки с фундаментом осуществляется вбиванием гвоздей в деревянные пробки, установленные в фундаменте. Этот способ является самым надежным из трех.
  3. После того как все доски скреплены между собой и зафиксированы на фундаменте, собранная конструкция проверяется еще раз на правильность по уровню, затем в нижней обвязке выполняются отверстия под стойки каркаса.

Процесс по установке, который предполагает нижняя обвязка каркасного дома, можно считать законченным. Теперь можно приступать к установке стоек каркаса. Верхняя обвязка укладывается только после того, как выполнены все работы по возведению каркасных стоек.

Установка верхней обвязки

верхняя обвязка каркаса

верхняя обвязка каркаса

Для этих работ используется аналогичный материал, как и для нижнего связывающего устройства, требования к нему, предъявляются такие же. Использование досок равных по размерам, необходимо для того, чтобы получились одинаковые сечения нижней и верхней обвязок. Выполнение этого условия упростит в дальнейшем монтаж обшивки и утепление стен.

Крепление обвязки к вертикальным стойкам можно производить двумя способами:

  • соединение с помощью уголков, для этого используются крепежные материалы по дереву;
  • крепление вырубкой, в досках должны быть предварительно вырезаны пазы, и только после этого их можно поднимать наверх для установки. Крепление с вертикальными стойками можно производить гвоздями, вбивать их нужно не менее чем на 10 см;



Важный момент! В обоих случаях стойки должны принять строго вертикальное положение. В варианте с креплением вырубкой верхние пазы должны быть расположены на одной линии с нижними прорезами.

двойная обвязка

двойная обвязка

Несоблюдение такого требование приведет к нарушению целостности всей конструкции. Придать жесткости всей собираемой конструкции помогут диагональные укосами. Одна стойка укрепляется четырьмя такими элементами – двумя внизу и двумя сверху. На этом этапе необходимо еще раз проверить с помощью отвеса или уровня, соответствие каркаса горизонталям и вертикалям и есть искривления, устранить их. Если укосы по ширине меньше чем стойки, установку лучше производить с внутренней стороны каркаса, тогда укладываемый слой утеплителя будет проще устанавливать.

Верхняя двойная обвязка

Не всегда можно ограничиться установкой одного обвязочного ряда. Если конструкция дома имеет второй этаж просто необходим еще один ряд для связывания. Также двойная обвязка каркасного дома выполняется на всех несущих стенах, на которые будет устанавливаться перекрытие. Не требуется второй ряд только для внутренних стен.

Раньше бытовало мнение, что расположение стыков второго обвязывающей укладки должно приходиться строго над стойками, как выяснилось, это совсем необязательно. Главное, чтобы разносы между стыками первого и второго слоя были 1200 мм. К материалу, который используется для второго ряда, предъявляются все те требования, что и для предыдущего. Пиломатериалы должны быть ровные и одинакового размера. Стыки первого и второго ряда не должны совпадать по одной линии. Верхняя доска должна образовывать напуск на стык предыдущего ряда. После того как будет собран второй обвязывающий слой, необходимо сначала закончить работы по выравниванию стен каркаса. И только после окончания можно приступать к фиксированию второго ряда к нижнему слою обвязки. Крепление можно производить с помощью саморезов или гвоздей.

После завершения работ по оборудованию обвязки, можно начинать возведение второго этажа или по укладке перекрытия. Последующий этаж возводится по аналогии с первым. Также идентична обвязка второго этажа каркасного дома.
